كيفية اختيار آلة القطع بالليزر CNC المناسبة لورشة العمل الخاصة بك؟

الاستثمار في أ ماكينة القطع بالليزر CNC يعد قرارًا محوريًا لأي متجر لتصنيع المعادن أو لافتة أو مصنع. إنه يمثل نفقات رأسمالية كبيرة مع وعد بتغيير الإنتاجية والدقة والقدرة. ومع ذلك، فإن التنقل بين عدد لا يحصى من الخيارات — بدءًا من مصادر الليزر ومستويات الطاقة المختلفة وحتى أحجام الأسرة وحزم التشغيل الآلي — قد يكون أمرًا شاقًا. يمكن أن يؤدي الخطأ في الاختيار إلى عدم استغلال القدرات، أو احتياجات الإنتاج غير الملباة، أو عائد غير مرض على الاستثمار. تم تصميم هذا الدليل الشامل لإزالة الغموض عن عملية الاختيار. سوف نتعمق في الاختلافات التكنولوجية الهامة، ونساعدك على فهم الحقيقة سعر آلة القطع بليزر الألياف للمعادن ، وتقديم المشورة الخاصة بالمواد، مثل كيفية اختيار آلة القطع بالليزر CNC للفولاذ المقاوم للصدأ . سنستكشف أيضًا ميزات تحسين الإنتاجية مثل الأتمتة ونناقش المسارات العملية، بما في ذلك متى يجب استخدام جهاز محلي خدمة القطع بالليزر CNC بالقرب مني للنماذج الأولية قبل الالتزام بالشراء. من خلال تقسيم المواضيع المعقدة مثل جدول مقارنة CO2 مقابل قاطع ألياف الليزر وإبراز الملموس فوائد التحميل التلقائي لقاطع الليزر CNC تهدف هذه المقالة إلى تزويدك بالمعرفة اللازمة لاتخاذ قرار واثق ومستنير يتماشى مع أهداف عملك ومتطلبات ورشة العمل لسنوات قادمة.

فهم التقنيات الأساسية: ثاني أكسيد الكربون مقابل القطع بالليزر الليفي

يقع الاختيار الأساسي في تكنولوجيا القطع بالليزر بين ليزر ثاني أكسيد الكربون التقليدي وليزر الألياف الحديث. إن فهم هذا التمييز هو الخطوة الأولى والأكثر أهمية في عملية الاختيار. يولد ليزر ثاني أكسيد الكربون شعاع القطع الخاص به عن طريق إثارة خليط الغاز (ثاني أكسيد الكربون في المقام الأول) داخل أنبوب مغلق. يتم بعد ذلك توجيه هذه الحزمة عبر المرايا إلى رأس القطع. في المقابل، يقوم ليزر الألياف بإنشاء شعاعه داخل وسط كسب الحالة الصلبة - ألياف ضوئية مخدرة - ويسلمه مباشرة إلى رأس القطع من خلال كابل ألياف ضوئية مرن. يؤدي هذا الاختلاف الأساسي في توليد الحزمة وتسليمها إلى آثار عميقة على الأداء والكفاءة والتطبيق. توفر ليزرات الألياف عادةً كفاءة كهربائية فائقة، وغالبًا ما تقوم بتحويل 30-50% من طاقة الإدخال إلى ضوء ليزر مقارنة بـ 10-15% لأنظمة ثاني أكسيد الكربون. وهذا يؤدي إلى انخفاض تكاليف الطاقة وتوليد حرارة أقل. يتم أيضًا امتصاص الطول الموجي لليزر الليفي بسهولة أكبر بواسطة المعادن، وخاصة تلك العاكسة مثل النحاس والنحاس، مما يؤدي إلى سرعات قطع أسرع على الصفائح الرقيقة إلى المتوسطة. على الرغم من أن ليزر ثاني أكسيد الكربون أقل كفاءة على المعادن الرقيقة، إلا أنه يمكن أن يوفر حافة قطع ناعمة بشكل استثنائي على المواد السميكة، كما أنه مناسب تاريخيًا لقطع المواد غير المعدنية مثل الخشب والأكريليك والمنسوجات. لا يقتصر القرار بين الاثنين على اختيار التقنية "الأفضل" فحسب، بل يتعلق بالتقنية *المناسبة* لمزيج المواد المحدد ونطاق السُمك وجودة القطع المرغوبة.

جدول مقارنة ثاني أكسيد الكربون وقاطع ألياف الليزر: المعلمات الرئيسية

• مسار التكنولوجيا: شهدت الصناعة تحولًا هائلاً نحو ألياف الليزر على مدار العقد الماضي نظرًا لسرعتها وكفاءتها وموثوقيتها بالنسبة لغالبية تطبيقات قطع المعادن.
• التكلفة الإجمالية للملكية (TCO): في حين أن سعر شراء ليزر الألياف قد يكون أعلى في بعض الحالات، إلا أن تكاليف التشغيل المنخفضة بشكل كبير (الطاقة والصيانة والمواد الاستهلاكية) غالبًا ما تؤدي إلى انخفاض التكلفة الإجمالية للملكية على مدار 3 إلى 5 سنوات.
• التدقيق في المستقبل: يتوافق الاستثمار في تكنولوجيا ألياف الليزر عمومًا مع اتجاهات الصناعة الحالية والمتوقعة، خاصة بالنسبة لمتاجر العمل والشركات المصنعة للعقود ذات الاحتياجات المتنوعة لقطع المعادن.

التنقل في السوق: دليل للاستثمار والقيمة

فهم سعر آلة القطع بليزر الألياف للمعادن يتطلب النظر إلى ما هو أبعد من سعر الملصق الواحد. التكلفة عبارة عن مركب من عدة أنظمة فرعية رئيسية، يختلف كل منها من حيث الجودة والقدرة. مصدر الليزر نفسه، الذي يتم قياسه بالواط (على سبيل المثال، 1 كيلو واط، 3 كيلو واط، 6 كيلو واط، 12 كيلو واط)، هو المحرك الوحيد الأكثر أهمية للتكلفة. تسمح الطاقة الأعلى بقطع المواد السميكة وزيادة سرعات القطع باستخدام مقاييس أقل سمكًا، ولكنها تأتي بسعر أعلى. يحدد إطار الماكينة ونظام الحركة - الذي يشمل القنطرية العملاقة والمحركات والأدلة الخطية وقاعدة القطع - غلاف العمل (حجم القاعدة) ودقة الماكينة واستقرارها وطول عمرها. يعد الإطار القوي والمصمم جيدًا أمرًا بالغ الأهمية للحفاظ على الدقة على مدار سنوات من الخدمة. وحدة التحكم CNC هي عقل العملية؛ نظام قوي وسهل الاستخدام مزود بميزات مثل برامج التداخل والمراقبة عن بعد يضيف قيمة. وبعيدًا عن هذه المكونات الأساسية، تكثر التكاليف الخفية: التركيب والمعايرة الاحترافية، وتدريب المشغلين والمبرمجين، والتكلفة المستمرة للمواد الاستهلاكية (الغازات المساعدة مثل النيتروجين أو الأكسجين، والفوهات، وواقيات العدسات). يجب أن يقارن التحليل المالي الشامل التكلفة الإجمالية للملكية (TCO) عبر الأجهزة المختلفة، مع الأخذ في الاعتبار سعر الشراء والاستهلاك المقدر للطاقة وعقود الصيانة والاستخدام المتوقع للمواد الاستهلاكية على مدى فترة 5 سنوات. وتكشف هذه النظرة الشاملة عن القيمة الحقيقية للآلة، مما يفصل بين الاستثمار الأولي الرخيص وبين الشريك طويل الأجل الذي يتميز بالفعالية من حيث التكلفة.

• القوة مقابل الحاجة: قم بمطابقة قوة الليزر بعناية مع سمك المادة الأساسية لديك. تعتبر الماكينة بقدرة 3 كيلو وات ممتازة للفولاذ الطري الذي يقل سمكه عن 1/2 بوصة، بينما تكون هناك حاجة إلى 6 كيلو وات للوحة مقاس 1 بوصة. إن الإفراط في شراء القوة يضيف تكاليف غير ضرورية.
• اعتبارات حجم السرير: اختر حجم سرير يناسب أحجام ملاءاتك الأكثر شيوعًا مع توفير مساحة للتداخل الفعال، لكن تجنب السرير الكبير جدًا إذا كان نادرًا ما يستخدم، لأنه يزيد من مساحة الأرضية والتكلفة.
• تقييم الموردين: يجب أن يتضمن السعر شروطًا واضحة للضمان وتوافر الدعم الفني والخدمات اللوجستية لقطع الغيار. يعد المورد ذو السمعة الطيبة جزءًا من قيمة الماكينة.

اختيار مواد محددة: الغوص العميق في التطبيقات الرئيسية

ليست كل المواد متشابهة، ويجب أن تحدد أعباء العمل الأساسية مواصفات جهازك بشكل مباشر. على سبيل المثال، معرفة كيفية اختيار آلة القطع بالليزر CNC للفولاذ المقاوم للصدأ ينطوي على اعتبارات فنية محددة. التحدي الرئيسي الذي يواجه الفولاذ المقاوم للصدأ هو منع الأكسدة (القشور) على حافة القطع، مما يضر بمقاومة التآكل وغالبًا ما يتطلب تنظيفًا ثانويًا. للحصول على قطع نظيف وخالي من الأكسدة ("لامع")، يتم استخدام النيتروجين عالي النقاء كغاز مساعد عند الضغط العالي. هذا التفاعل الطارد للحرارة، بدلاً من ذلك، ينفخ المعدن المنصهر. تتطلب هذه العملية ليزرًا يتمتع بقوة كافية وقدرة على الضغط الأقصى لاختراق المادة وقطعها. بالنسبة للمقاييس الرفيعة (أقل من 3 مم)، يمكن أن يحقق ليزر الألياف بقدرة 1-2 كيلو واط مع نظام النيتروجين عالي الضغط نتائج ممتازة. بالنسبة للمقاطع الأكثر سمكًا (6 مم)، يصبح الليزر بقدرة 4-6 كيلو وات ضروريًا للحفاظ على سرعة القطع وجودة الحافة. على العكس من ذلك، فإن قطع الفولاذ الطري بكفاءة غالبًا ما يستخدم الأكسجين كغاز مساعد، حيث يضيف التفاعل الطارد للحرارة الحرارة إلى عملية القطع، مما يسمح بسرعات أعلى وقدرة أكثر سمكًا باستخدام طاقة ليزر معينة. من الأفضل قطع الألومنيوم، نظرًا لكونه عاكسًا للغاية وموصلًا للحرارة، باستخدام ألياف الليزر باستخدام النيتروجين لمنع الحافة الخشنة المؤكسدة. يجب أن يتمتع الليزر بحماية قوية ضد الانعكاسات الخلفية التي يمكن أن تلحق الضرر بالنظام البصري.

قوة الليزر الموصى بها للمواد والسماكات الشائعة

• تكاليف الغاز هي عامل: يمكن أن يكون استهلاك النيتروجين عالي الضغط لقطع الفولاذ أو الألومنيوم بمثابة نفقات تشغيلية كبيرة. يجب أن يؤخذ في الاعتبار توليد النيتروجين على متن الطائرة أو إمداد الغاز بكميات كبيرة في التكلفة الإجمالية للملكية.
• جودة الحافة مقابل السرعة: في كثير من الأحيان هناك مقايضة. يعد استخدام الأكسجين على الفولاذ الطري سريعًا ولكنه يترك حافة مؤكسدة. يعد استخدام النيتروجين أنظف ولكنه أبطأ وأكثر تكلفة لكل متر قطع.
• استشارة خبراء التطبيق: يجب أن يقدم موردو الماكينات ذوو السمعة الطيبة مخططات تفصيلية لمعلمات القطع وأن يكون لديهم مهندسو تطبيقات يمكنهم تقديم المشورة بشأن مزيج المواد المحدد لديك.

تعزيز الإنتاجية: دور الأتمتة والميزات المتقدمة

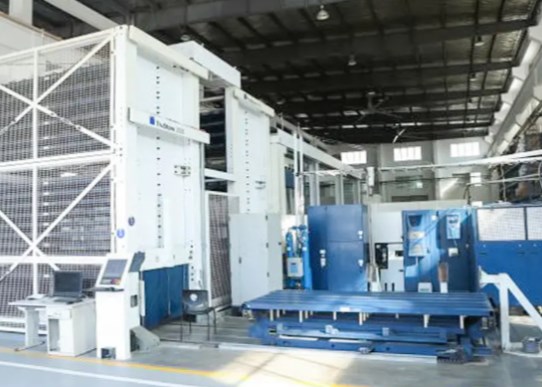

بينما يقوم مصدر الليزر بعملية القطع، فإن الأنظمة الطرفية هي التي تحدد غالبًا الإنتاجية الإجمالية للآلة ومعدل استخدامها. هذا هو المكان الذي فهم فوائد التحميل التلقائي لقاطع الليزر CNC تصبح الأنظمة حرجة. يعمل نظام التحميل/التفريغ التلقائي، الذي يتكون عادةً من حامل مواد وذراع آلي أو طاولة مكوكية، على تحويل سير العمل. فهو يسمح للمشغل ببرمجة المهام ودمجها أثناء قيام الماكينة بالقطع، ثم تحميل الأوراق الكاملة بأمان وتفريغ الأجزاء المقطوعة بأقل قدر من التدخل اليدوي. وتتمثل الفائدة الأساسية في زيادة وقت تشغيل الماكينة بشكل كبير؛ يمكن أن يقطع الليزر بشكل مستمر تقريبًا، حيث تتم تغييرات الورقة في دقائق بدلاً من 10-20 دقيقة المطلوبة للمعالجة اليدوية. وهذا يؤدي مباشرة إلى إنتاجية أعلى وعائد أسرع على الاستثمار. كما أنه يقلل من تكاليف العمالة لكل جزء ويقلل من الإجهاد البدني ومخاطر السلامة بالنسبة للمشغلين. بالنسبة للمحلات التجارية التي تفكر في إنتاج إطفاء الأنوار (بدون مراقبة)، يعد التحميل التلقائي شرطًا أساسيًا. بالإضافة إلى التعامل مع المواد، تساهم الميزات المتقدمة الأخرى في تحقيق الكفاءة: يقوم مبدل الفوهة التلقائي (ANC) بتبديل رؤوس القطع لعمليات مختلفة دون توقف، ويحافظ مستشعر الارتفاع السعوي على المسافة المثالية بين الفوهة واللوحة على المواد غير المستوية، ويحمي استخراج الدخان المدمج العناصر البصرية ويوفر بيئة عمل أكثر أمانًا.

• أتمتة التبرير: يتم حساب عائد الاستثمار على أداة التحميل التلقائي بقيمة ساعات القطع المتزايدة. إذا كانت تكلفة تشغيل الآلة 100 دولار في الساعة (بما في ذلك الاستهلاك)، فإن الحصول على ساعتين إنتاجيتين إضافيتين يوميًا يدفع بسرعة مقابل هذا الخيار.
• ليس فقط للحجم الكبير: حتى متاجر العمل تستفيد من انخفاض وقت الإعداد والقدرة على تشغيل أعشاش أكبر وأكثر كفاءة دون قيود يدوية على حجم الورقة.
• تكامل النظام: تأكد من تكامل حزمة التشغيل الآلي بشكل كامل مع نظام CNC الخاص بالجهاز، مع أقفال أمان وبرمجة بديهية لتحديد مواقع التقاط الورق وإسقاطه.

من الشراء إلى النموذج الأولي: مسارات عملية للشركات

لا تبدأ الرحلة نحو دمج القطع بالليزر في عملك دائمًا بطلب شراء. بالنسبة للكثيرين، وخاصة الشركات الناشئة أو المصممين أو الشركات التي تستكشف خطوط إنتاج جديدة، فإن الخطوة الأولى العملية هي الشراكة مع شركة محلية خدمة القطع بالليزر CNC بالقرب مني للنماذج الأولية . يوفر هذا النهج مرونة هائلة ومخاطر منخفضة. فهو يسمح لك باختبار التصميمات وتحسينها، وتجربة مواد وسماكات مختلفة، والتحقق من صحة طلب السوق دون التزام رأسمالي كبير. يمكن لمزود الخدمة الجيد أيضًا تقديم تعليقات قيمة حول التصميم من أجل التصنيع (DFM)، مما يقترح تعديلات لتحسين جودة القطع أو تقليل التكلفة. عند اختيار شريك خدمة، ابحث عن شريك يتمتع بمجموعة من إمكانيات الماكينة (لتتناسب مع عملية الشراء المستقبلية المحتملة)، ويتمتع بسمعة جيدة من حيث الجودة والتسليم في الوقت المحدد، والتواصل الواضح. يجب عليهم تقديم تقارير مفصلة عن فحص الأبعاد للنماذج الأولية. توفر هذه المرحلة بيانات واقعية عن أوقات الدورات وتكاليفها، والتي تُعلمك بشكل مباشر بشراء المعدات في نهاية المطاف. عندما تكون مستعدًا للانتقال، تضمن لك الخبرة المكتسبة شراء آلة مناسبة تمامًا لاحتياجاتك المثبتة، وليس فقط تلك المتوقعة.

• النموذج الأولي لاستمرارية الإنتاج: يمكن لشريك الخدمة الموثوق به أيضًا التعامل مع الأعمال الفائضة أو المواد الخاصة التي لا ترغب في قطعها داخل الشركة، حتى بعد امتلاكك لآلة.
• مواصفات التجميع: استخدم مرحلة النماذج الأولية لتوثيق قوة الليزر الدقيقة ودعم ضغط الغاز وسرعات القطع المستخدمة للأجزاء الخاصة بك. يصبح هذا هو المعيار الخاص بك للتسوق الآلي.
• بناء العلاقات: النظام البيئي للتصنيع مبني على الشراكات. تعتبر العلاقة الجيدة مع مكتب الخدمة أحد الأصول، بغض النظر عن مستوى المعدات الداخلية لديك.

الأسئلة الشائعة

ما هي احتياطات السلامة الضرورية عند تشغيل آلة القطع بالليزر CNC؟

يتضمن القطع بالليزر مخاطر متعددة تتطلب بروتوكولات أمان صارمة. إشعاع الليزر: الخطر الأساسي هو شعاع الليزر عالي الطاقة غير المرئي، والذي يمكن أن يسبب إصابة شديدة للعين وإشعال المواد. يجب أن تحتوي الآلات على حاويات متشابكة بالكامل مع نوافذ عرض ذات تصنيف أمان تحجب الطول الموجي المحدد لليزر. الأبخرة والجسيمات: يؤدي قطع المعادن والبلاستيك إلى توليد أبخرة خطرة وجسيمات دقيقة. يعد وجود نظام متكامل لاستخلاص الدخان بكميات كبيرة أمرًا إلزاميًا لحماية صحة المشغل والحفاظ على نظافة البصريات. خطر الحريق: يمكن أن يؤدي الشرر الساخن والخبث المنصهر إلى إشعال المواد المحيطة. يجب أن تحتوي الآلات على أنظمة إخماد الحرائق، ويجب أن تظل منطقة العمل خالية من المواد القابلة للاشتعال. السلامة الكهربائية: تتطلب المكونات ذات الجهد العالي إجراء التأريض المناسب وإجراءات القفل/وضع العلامات أثناء الصيانة. إن التدريب الشامل للمشغل الذي يغطي كل هذه الجوانب ليس أمرًا مستحسنًا فحسب، بل إنه ضرورة قانونية وأخلاقية.

كم مرة تحتاج آلة القطع بليزر الألياف إلى الصيانة، وما الذي تتضمنه؟

تُعرف أجهزة ليزر الألياف بأنها تتطلب صيانة منخفضة نسبيًا، ولكن الجدول الزمني المنضبط هو المفتاح لوقت التشغيل. يوميا: يجب على المشغلين فحص العدسات والفوهات بصريًا للتأكد من عدم وجود تناثر، وتنظيف طبقة القطع من الخبث، والتحقق من مستويات الغاز وسائل التبريد. أسبوعي/نصف أسبوعي: يتضمن ذلك تنظيفًا أكثر شمولاً لمجموعة العدسات (باستخدام المواد المناسبة لتجنب الخدوش)، وفحص وتنظيف مرشحات الهواء لخزانة CNC ومبرد مصدر الليزر، وفحص الأدلة الخطية والقضبان بحثًا عن أي حطام. كل 6-12 شهرًا (أو لكل ساعة عمل): يجب أن يقوم الفني المعتمد بإجراء خدمة أكثر شمولاً، والتي قد تشمل فحص نقاء غاز الليزر (لثاني أكسيد الكربون) أو أداء مصدر المضخة (للألياف)، ومعايرة مسار الشعاع، والتحقق من محاذاة أنظمة الحركة، واستبدال أجزاء التآكل مثل النوافذ الواقية، والمرشحات، وربما عدسات التركيز. يعد الالتزام بجدول الصيانة المحدد من قبل الشركة المصنعة أمرًا بالغ الأهمية للحفاظ على الضمان وزيادة عمر الماكينة إلى الحد الأقصى.

هل يمكن استخدام آلة القطع بالليزر CNC للنقش أو الوسم، أم أنني بحاجة إلى آلة منفصلة؟

نعم، الأكثر حداثة ماكينات القطع بالليزر CNC قادرة تمامًا على إجراء عمليات النقش ووضع العلامات، مما يجعلها متعددة الاستخدامات للغاية. تتضمن العملية إزالة تركيز شعاع الليزر قليلاً وتقليل قوته بشكل كبير بحيث يزيل فقط طبقة رقيقة من المادة أو يتسبب في تغيير اللون (التليين) على السطح دون قطعه. يتم التحكم في ذلك مباشرة من خلال برنامج CNC الخاص بالجهاز، حيث يمكنك تحديد مسار أدوات "نقش" منفصل بإعدادات مختلفة للسرعة والطاقة. يعد هذا مثاليًا لإضافة أرقام الأجزاء أو الشعارات أو الأرقام التسلسلية أو رموز مصفوفة البيانات مباشرة إلى المكونات النهائية. للحصول على علامات عالية الدقة للغاية (مثل الرسومات التفصيلية على الأجزاء الإلكترونية الصغيرة)، تكون علامة الليزر المخصصة القائمة على الجلفانومتر أسرع، ولكن بالنسبة للغالبية العظمى من احتياجات التعريف الصناعية، فإن ليزر القطع الخاص بك هو أكثر من حل مناسب وفعال من حيث التكلفة، مما يلغي الحاجة إلى آلة منفصلة مخصصة.

ما هي تنسيقات الملفات التي أحتاج إلى توفيرها لتشغيل مهمة على آلة القطع بالليزر CNC؟

يتم تشغيل ماكينات القطع بالليزر CNC بواسطة تنسيقات ملفات قائمة على المتجهات تحدد مسارات دقيقة. المعيار العالمي هو DXF (تنسيق تبادل الرسم) ملف. يحتوي هذا التنسيق على أشكال متجهة نظيفة ومغلقة (خطوط، أقواس، دوائر) يمكن لبرنامج التداخل الخاص بالجهاز تفسيرها بسهولة على أنها خطوط محيطية مقطوعة. الذكاء الاصطناعي (أدوبي إليستريتور) يتم أيضًا قبول الملفات بشكل عام، بشرط أن يتم حفظها مع الخطوط العريضة وليس كنص مباشر أو تأثيرات. يمكن أن تقبل بعض الأنظمة دي دبليو جي الملفات أو حتى ملفات PDF ، ولكن قد تؤدي هذه الأخطاء أحيانًا إلى حدوث أخطاء إذا لم يتم تصديرها بشكل صحيح. المتطلبات الأساسية لأي ملف هي: 1) ملامح مغلقة: يجب ألا تحتوي الأشكال على فجوات من أجل القطع المستمر. 2) المقياس الصحيح: يجب أن تكون الهندسة بمقياس 1:1 (على سبيل المثال، وحدة رسم واحدة = 1 مم). 3) الهندسة النظيفة: تجنب الخطوط المكررة أو الأجزاء الصغيرة أو الخطوط المعقدة للغاية. توفر معظم المتاجر نموذجًا أو قائمة مرجعية لإعداد الملف لضمان معالجة المهام بسلاسة.
